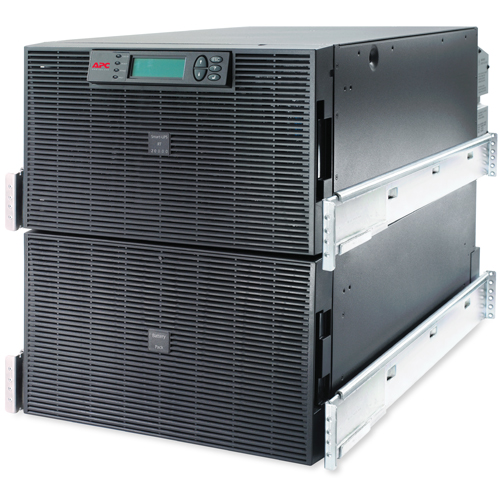

APC Smart-UPS On-Line, 16 kW / 20 kVA, Входной 230V, 400V 3PH / Выход 230V , Interface Port DB-9 RS-232, RJ-45 10/100 Base-T, Smart-Slot , Extended runtime model , Высота аппаратурной стойки 12 U

Включает: Компакт-диск с программным обеспечением, направляющие для монтажа в аппаратурные стойки, Сигнальный кабель RS-232 для Smart UPS, руководство пользователя, Плата администрирования Web/SNMP Management Card





Технические спецификации



Выход

Максимальная выходная мощность 16 кВт / 20 kVA

Максимальное задаваемое значение мощности 16 кВт / 20 kVA

Номинальное выходное напряжение 230V

Надпись об уровне выходного напряжения Возможно конфигурирование для работы с выходным напряжением номиналом 220 : 230 или 240 В

Эффективность под полной нагрузкой 94%

Искажения формы выходного напряжения Менее 5%

Выходная частота (синхронизированная с электросетью) 50/60 Гц +/- 3 Гц с регулировкой пользователем +/- 0,1

Пик-фактор 3 : 1

Тип формы напряжения Синусоидальный сигнал

Выходные соединения

(1) Hard Wire 3-wire (H N + G)

(1) Hard Wire 5-wire (3PH + N + G)

(8) IEC 320 C19

(2) IEC Jumpers

Режим перегрузки 60 seconds @ 125% and 30 seconds @ 150%

КПД при половине нагрузки 94%

Байпас Встроенный аварийный байпас,Внутренний байпас (с автоматическим или ручным включением),Дополнительный внешний байпас



Входной

Номинальное входное напряжение 230V,400V 3PH

Входная частота 40-70 Гц (автоматическое определение)

Тип входного соединения

Hard Wire 3 wire (1PH+N+G)

Hard Wire 5-wire (3PH + N + G)

Диапазон входного напряжения при работе от сети 160 - 280В

Другие значения входного напряжения 220,240

Максимальный входной ток 115A

Номинал входного автоматического предохранителя 125.0  A

Суммарные гармонические искажения на входе Less than 5% for full load



Батареи и продолжительность автономной работы

Тип батареи Необслуживаемая герметичная свинцово-кислотная батарея с загущенным электролитом : защита от утечек

Предварительно установленные батареи 4

Типовое время перезарядки 2.50 часов

Сменный комплект батарей RBC44

Количество сменных комплектов батарей 4

Номинальное напряжение батареи +/-192 V (split battery referenced to neutral)

Напряжение на полностью заряженной батарее +/-154 V

КПД в режиме от батареи 93%

Возможность дополнительного оборудования для увеличения времени работы от аккумуляторов для APC Smart-UPS RT 20kVA RM 230V

Время автономной работы

4.9 мин работы при полной нагрузке

15.3 мин работы при половинной нагрузке



Коммуникационные средства и средства администрирования

Интерфейсный порт DB-9 для RS-232,RJ-45 10/100 Base-T,SmartSlot

Предварительно установленные платы SmartSlot™ AP9631

Панель управления многофункциональная консоль контроля и управления с ЖК-дисплеем

Звуковой сигнал Звуковое и визуальное оповещение: настраиваемые задержки

Аварийное отключение питания (EPO) Да



Защита от всплесков напряжения и фильтрация шумов

Фильтрация

Постоянно действующий многополюсный шумовой фильтр : амплитуда остаточного напряжения 0,3% по нормативам IEEE : ограничение всплеска напряжения без временной задержки : соответствие требованиям UL 1449



Физические

Максимальная высота 533.00 mm

Максимальная ширина 432.00 mm

Максимальная глубина 773.00 mm

Высота аппаратурной стойки 12 юнит

Масса нетто 247.73 КГ

Масса брутто 314.27 КГ

Высота в упаковке 990.00 mm

Ширина в упаковке 610.00 mm

Глубина в упаковке 1003.00 mm

Цвет Черный

Устройств на поддоне 1.00



Окружающей среды

Рабочий диапазон параметров окружающей среды 0 - 40 °C

Рабочий диапазон относительной влажности 0 - 95%

Рабочий диапазон высоты над уровнем моря 0-3000 метр

Температура хранения -15 - 45 °C

Относительная влажность хранения 0 - 95%

Высота над уровнем моря хранения 0-15000 метр

Уровень акустического шума на расстоянии 1 метра от поверхности устройства 59.00 дБ(А)

Тепловыделение в режиме работы от сети 3770.00 BTU/час



Соответствие

Соответствие требованиям BSMI,EN/IEC 62040-2,EN/IEC 62040-1-1,VDE

Стандартная гарантия 2 года на ремонт или замену
